1、粉尘、烟尘的源头收集方式选择

对于粉尘、烟尘，博迪建议您从源头收集，避免车间污染气体的扩散，导致室内空气净化不彻底。博迪在焊接行业的烟尘收集有着多年的优势，在源头处有着多种方案可供选择：

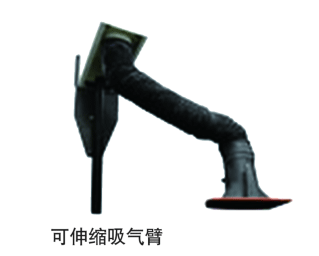

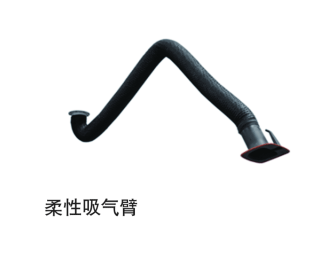

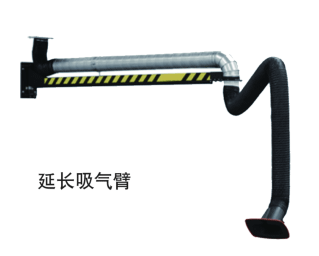

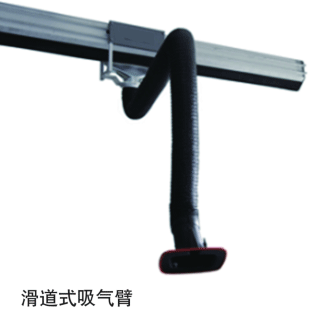

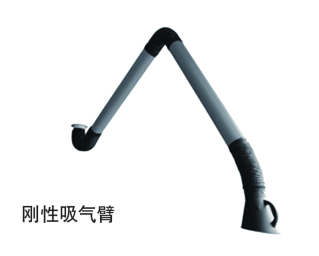

吸气臂：吸气臂是源头收集方式的一种，博迪旗下有多种类型吸气臂：柔性/刚性吸气臂、可伸缩吸气臂、延长吸气臂、滑道式吸气臂等多种方式，可以根据不同工况需求采用不同类型的吸气臂。

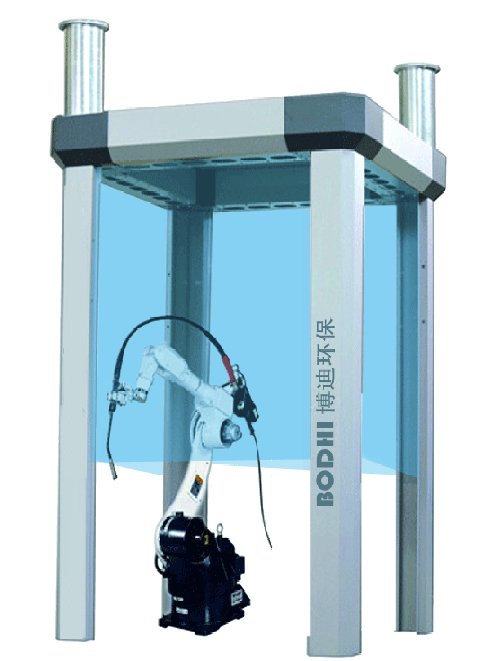

收集罩：收集罩是源头收集的另一方式，非常适合于自动焊接领域的烟尘、粉尘收集，收集罩四周罩缘的吸风区域保证了收集罩在较小风量时的有效除尘效果。采用部件组装，可以根据具体情况组装出不同的尺寸。

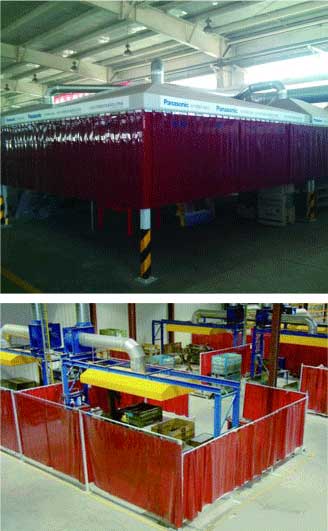

收集罩	收集罩应用

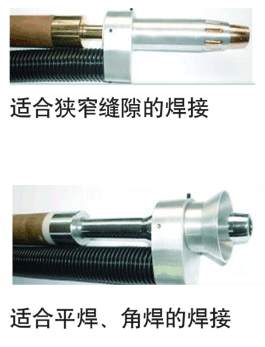

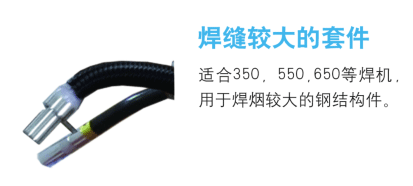

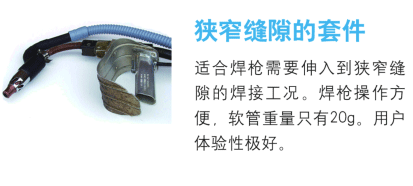

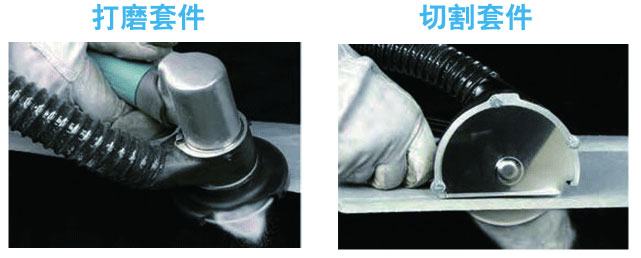

其他方式：其他源头收集方式如绑定焊枪、割枪等实现源头烟尘的收集处理。

2、收集方式的选择

单机处理：每个焊接工位点配套一个焊烟净化器，这种方式灵活性强，净化效率高。

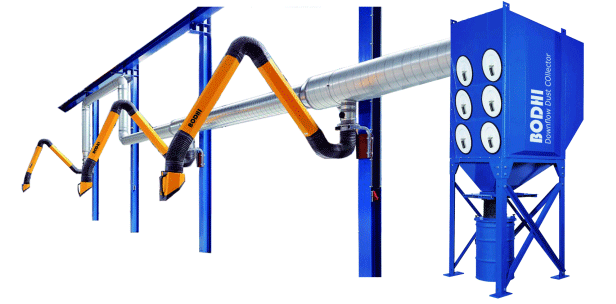

集中处理系统：工位点较多的工况适合采用集中处理系统，做集中化粉尘、烟尘处理。

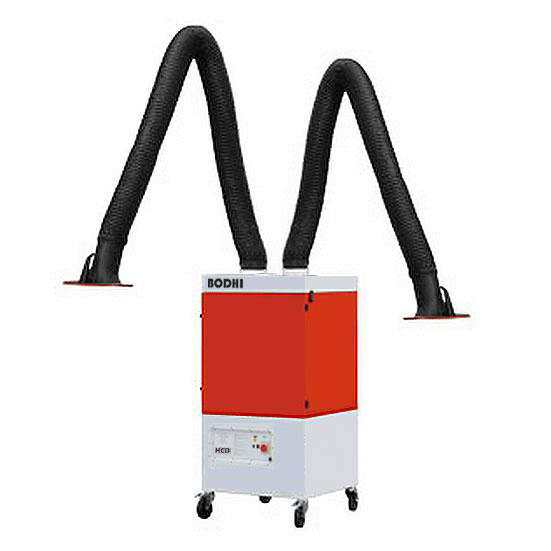

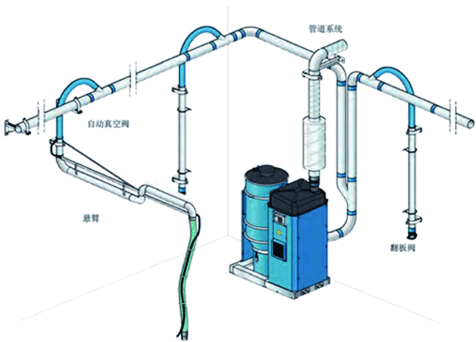

单机处理	集中高负压方案
集中中低压方案

3、管道的选择与设计

管道的选择

    一套烟尘净化系统的好坏管道也是很重要的，不同的处理废气需要选择不同的管路。焊接/切割等干性烟尘采用螺旋型镀锌管道是正确的选择。而油雾净化系统需要采用密闭性能更好的带法兰管道。

    对于抛丸、打磨等摩擦力强的粉尘，既要提高管道流速来确保管道内部不积灰，又要保证管道的抗磨性好，就需要采用具有一定厚度的带法兰焊接管。

高真空的须采用抗高压的软管。

管道的设计

管道设计基本注意事项：

1、对于潮湿的污染物，管道设计流量必须是2500英尺/分钟（FPM），而主通道流量设计必须是2000英尺/分钟（FPM）。

2、管道设计必须有一个蕞小的管道设计以达到减小静压力损失的目的。

3、管道弯曲设计必须扫过一个1.5倍的直径或者更大的半径以允许蕞小的静态压力损失。

4、支管道入口角度蕞大为30°至45°。

5、支道进口要有偏移不得直接与另一个相对。

6、软管仅在需要柔性连接的地方使用，与同样尺寸的坚硬光滑且笔直的管道相比，软管增加了两倍的静态压力损失。

7、用于传送湿性污染物的管道必须要用油密封，并且都要采用焊接和垫圈，以防止泄露（所有焊接结构中没有特殊说明的情况下，连接件必须是紧密焊接的。）

8、传送湿性污染物的主管道必须相对于进口轻微上仰，这样沉淀下来的烟尘就不会流回到捕获装置中。

9、传送干燥污染物的主通道必须建造的尽量直并且留有检查窗口和清除窗口。

10、采用闭锁滑动门或者对于一个固定的过程采用基于速度压力的方法来平衡多通道传送系统。

11、在弯管和装配的设计中必须包括风帽进口损失和附加的静压力损失。

4、粉尘的类型

   烟尘是否带有火星，产生的烟尘、粉尘是否易爆，是考虑除尘设备的一大重要因素。

   普通粉尘：选用一般除尘设备即可。

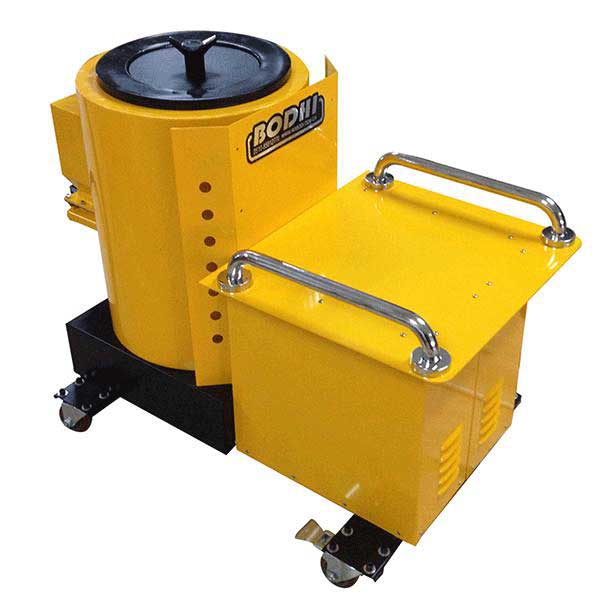

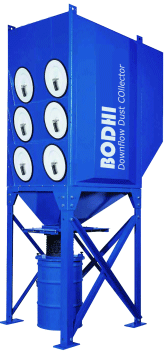

   易爆粉尘：推荐使用HCD-V迷你工业吸尘器、HCD-DFT工业除尘器，安装了抑爆系统，并且安装卸爆门等安全措施，设备经过防爆处理，可以有效收集易爆粉尘。

HCD-V迷你工业吸尘器	HCD-DFT工业除尘器

5、过滤效率的选择

  博迪坚持质量优先，旗下产品针对pm2.5实现高效过滤净化，给车间一个干净的空气环境。

博迪部分除尘设备的过滤效率

6、其他客户需求

如果客户有尺寸、颜色等其他需求，您可联系博迪团队，博迪竭诚为您服务。

如果您有任何问题，您可拨打400—022—7290联系我们。
